读懂疲劳，
从裂纹到断口。
循环载荷为什么会让零件断裂？一张断口能说明什么？沿着基础、识别、证据与案例，建立可复核的分析方法。
以金属材料为主 · 面向初学者与实验室学习 · 公式配适用条件，案例为教学构造
STUDY COLLECTION02
疲劳断裂与断口分析
- 知识专题
- 12
- 操作方法
- 3
- 学习阶段
- 4
先建立全貌
一张断口，
三个观察区域。
从低倍全景开始，再进入高倍。把每个细节放回原来的位置，才能讨论裂纹从哪里开始、如何推进，以及最后怎样断开。
- 裂纹源寻找候选起点，关联外表面、缺口与缺陷。
- 稳定扩展区记录推进特征，在多个尺度间相互核查。
- 最终断裂区剩余截面失去承载能力，形貌可与前期不同。
原始研究图 · EBM Ti–6Al–4V
把三个区域，放回真实断口
孔隙起裂、扩展条带和最终区韧窝，
可以出现在同一个疲劳断裂过程中。

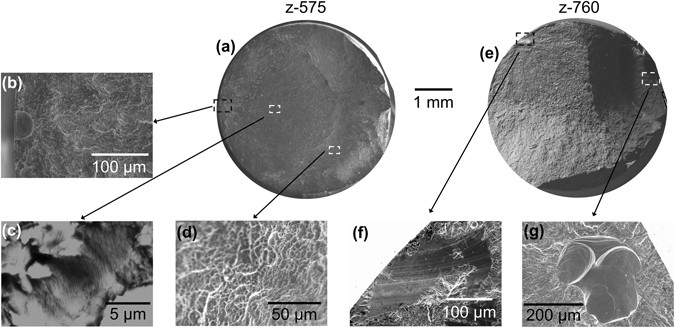

按原图标号观察
- (a) → (b)：先找源区
从 z-575 的全貌定位孔隙附近的起裂位置，保留局部图与整体位置的对应。
- (c) 与 (d)：区分两个阶段
原文将 (c) 识别为扩展区条带，(d) 为快速最终断裂区的韧窝。韧窝并不排除前期疲劳。
- (e) → (f)、(g)：另一个试样
z-760 中有两个裂纹贡献：较大裂纹从表面刻面起裂，较小裂纹与近表面相连孔隙有关。
适用背景：论文的 z 向试样沿构建方向测试，采用 R = 0、0.25 Hz 梯形波。图 (a)–(d) 与 (e)–(g) 分属不同试样，不能当作同一裂纹的连续时间序列；图像用于来源明确的形貌学习，不作为本站实测数据。
循序学习
把概念连成分析路径
可以从第一篇开始，也可以按当前问题进入。
每篇都包含解释边界、相关方法与延伸来源。
理解疲劳
会描述循环载荷，分清寿命数据与裂纹扩展数据。
3 篇文章读懂断口
会做三分区，分清宏观纹带、微观条带与连接台阶。
3 篇文章建立证据
把源区与载荷、缺陷、环境联系起来，识别常见误判。
4 篇文章案例练习
用轴与螺栓的教学情境，练习提出并检验竞争假设。
2 篇文章观察与解释
断口特征速查
先描述看到了什么，再判断支持什么。
同一个特征，不能回答所有问题。
| 特征 | 观察尺度 | 可以支持的解释 | 不能直接得出的结论 |
|---|---|---|---|
| 贝壳纹／海滩纹 ↗Beach marks | 宏观／低倍 | 阶段性推进的纹带；结合运行事件讨论载荷或环境变化。 | 不等于一次循环；缺失不能排除疲劳。 |
| 疲劳条带 ↗Striations | 微观／SEM | 在匹配条件下支持局部疲劳推进，需检查方位与伪影。 | 不普遍显现；间距与循环的关系需验证。 |
| 棘轮纹 ↗Ratchet marks | 宏观至中倍 | 相邻裂纹面汇合的台阶，可提示多个候选源。 | 不能仅凭数量推断载荷大小或高／低周类型。 |
| 韧窝 ↗Dimples | 微观／SEM | 支持局部微孔聚合等塑性断裂过程，常见于最终区。 | 不能排除前期疲劳扩展。 |
| 沿晶／穿晶 ↗Intergranular / transgranular | 微观＋组织互证 | 描述裂纹相对晶界的路径。 | 不是某种载荷或环境机制的唯一指纹。 |
本表为教学归纳。观察原则参见 TWI 失效调查研究 ↗；条带与循环关系参见 铝合金条带原始研究 ↗。各专题另列具体来源。
带到实验台
从问题到操作步骤
先明确需要哪种证据，再选择方法。
疲劳裂纹扩展速率试验（da/dN–ΔK）
在明确载荷比与环境下同步记录裂纹长度和循环数，建立具有单位、区间与有效性边界的扩展速率数据。
- a–N 原始数据
- da/dN–ΔK 曲线
- Paris 区拟合与单位
- 近门槛条件与有效性记录
应变控制低周疲劳：滞回环与循环响应
从引伸计与对中检查开始，记录循环应力应变响应、硬化软化和寿命，适用于存在明显循环塑性的研究问题。
- 应力–应变滞回环
- 循环硬化／软化曲线
- 总／塑性应变幅
- ε–N 数据与失效定义
记录从“观察—推断—待验证”开始
为每张图保留位置和尺度，把已证实的机制与尚待核查的因素分开记录。
停下来想一想
这些判断，站得住吗？
先独立回答，再展开解析。
不需要登录，也不计分。
01最大应力 180 MPa、最小应力 20 MPa，应力幅是 160 MPa 吗？＋
不是。160 MPa 是应力范围 Δσ，应力幅 σa 为 80 MPa；平均应力为 100 MPa，R ≈ 0.111。先辨认数据轴使用范围、幅值还是最大值。
回到对应文章 →02看到十条贝壳纹，可以推断经历了十次载荷循环吗？＋
不能。贝壳纹是阶段性推进标记，可能与载荷、停顿或环境改变有关。只有独立的标记加载或运行记录才能建立时间对应关系。
回到对应文章 →03SEM 中没有发现疲劳条带，是否可以排除疲劳？＋
不能。应先核查区域、分辨率、材料特点与断后损伤，再综合源区、路径和工况。未见条带与已排除疲劳是不同结论。
回到对应文章 →04扩展区约占断面七成，是否代表七成寿命用于裂纹扩展？＋
不能。面积是几何量，寿命是循环历程量；裂纹速度随长度和载荷变化，萌生阶段也可能几乎不留下可见面积。
回到对应文章 →05螺栓在螺纹根部疲劳断裂，是否应该直接提高拧紧扭矩？＋
应先核对预紧、摩擦散差、接触与载荷分配。过高预紧也可能造成损伤；只有验证了主导因素，才能确定并检验改进方案。
